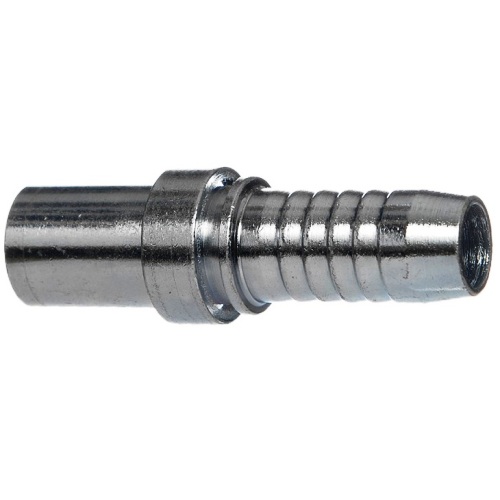

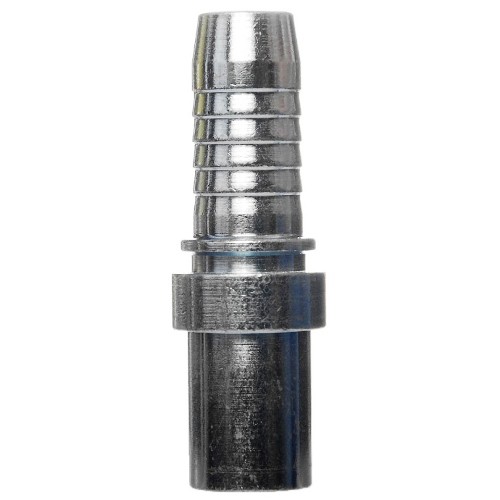

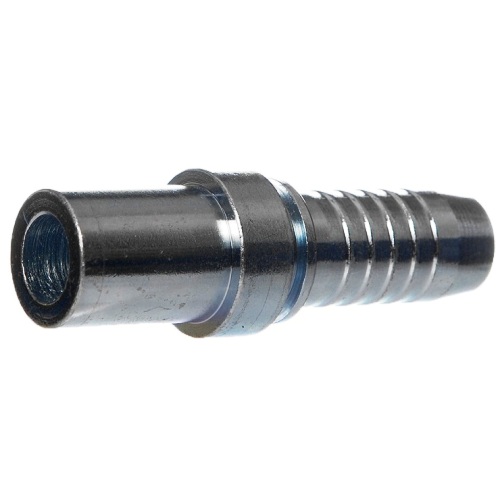

Фитинг BEL-BES

      Фитинг BEL-BES изготовлены по немецкому стандарту DIN 2353. Данное соединение не имеет наружной или внутренней резьбы, один конец фитинга выполнен в виде прямой гладкой трубы. Установка этих фитингов происходит при помощи специальных врезных колец и гаек или как вариант идут под приварку, сами фитинги резьбы не имеют. Обратная сторона фитинга предназначена для стандартной опрессовки гидравлической муфтой. При соединении врезным кольцом, уплотнение происходит по конусу 24°.

    Таблица характеристик

    Диаметр рукава, мм Диаметр трубы, мм
    5 6
    5 8
    6 6
    6 8
    6 10
    6 12
    8 8
    8 10
    8 12
    10 10
    10 12
    10 14
    10 15
    12 12
     12 14
    12 15
    12 16
    12 18
    16 18
    16 20
    16 22
    20 18
    20 20
    20 22
    20 25
    25 25
